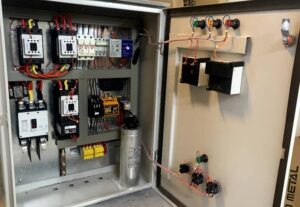

تابلو برق ستاره مثلث
تابلو ستاره مثلث طریقه مونتاژ و راه اندازی
جهت استعلام قیمت با مجموعه پاور تابلو تماس بگیرید.
021-36610963
09129574700
مهندس محمد تقیانی
آدرس جهت مراجعه حضوری : تهران – لاله زار جنوبی – پاساژ ایران – لاین سمت چپ– طبقه دوم – پلاک 27- پاور تابلو
تابلو ستاره مثلث و تابلوهای ثابت، نقش کلیدی در مدیریت و کنترل انرژی الکتریکی دارد. این تابلوها عمدتاً در صنایع سنگین و کاربردهایی که نیاز به موتورهای سه فاز دارند، به کار می‌روند. در این مقاله به بررسی بررسی تابلوهای ستاره مثلث و ثابت، اجزا، و مزایای این نوع تابلوها می‌پردازیم و مقایسه‌ای میان آنها انجام می‌دهیم.
تابلو برق ستاره مثلث: ساختار و عملکرد
تابلو ستاره مثلث به‌طور خاص برای کاهش جریان راه‌اندازی موتورهای سه فاز طراحی شده است. عملکرد این تابلو شامل دو مرحله است:
- اتصال ستاره (Y): در این مرحله، ولتاژ اعمال‌شده به موتور کاهش می‌یابد، که موجب کاهش جریان راه‌اندازی می‌شود. این ویژگی از آسیب‌های احتمالی به شبکه برق و تجهیزات جلوگیری می‌کند.
- اتصال مثلث (Δ): پس از رسیدن موتور به سرعت نرمال، اتصال به حالت مثلث تغییر می‌کند تا موتور بتواند حداکثر توان و گشتاور را ارائه دهد.
اجزای تابلو ستاره مثلث
- کنتاکتورها: یکی برای حالت ستاره و دیگری برای حالت مثلث.
- رله‌ها: حفاظت از موتور در برابر اضافه‌بار و اتصال کوتاه.
- فیوزها: محافظت از تجهیزات در برابر نوسانات جریان.
- کلیدهای اتوماتیک: کنترل و نظارت بر عملکرد سیستم.
مزایا
- کاهش قابل‌توجه جریان راه‌اندازی موتور.
- افزایش عمر مفید تجهیزات.
- جلوگیری از نوسانات ولتاژ و بهبود پایداری شبکه.
تابلو برق ثابت: کاربری و ویژگی‌ها
در تابلوهای برق ثابت، برخلاف تابلو ستاره مثلث، موتور مستقیماً به برق سه فاز متصل می‌شود. این تابلوها معمولاً در کاربردهایی که نیاز به راه‌اندازی سریع موتور دارند، استفاده می‌شوند.
اجزا و قابلیت‌ها
- ساده‌تر بودن طراحی: این تابلوها نیازی به تغییر حالت (ستاره به مثلث) ندارند.
- سرعت عملکرد بالا: مناسب برای فرآیندهایی که نیاز به راه‌اندازی آنی دارند.
- هزینه کمتر: در مقایسه با تابلو ستاره مثلث، طراحی و اجرای این تابلوها ساده‌تر و اقتصادی‌تر است.
بشتر بخوانید : تابلو اصلاح ضریب توان همراه با خازن
معایب
- جریان راه‌اندازی بالا که می‌تواند به شبکه برق فشار وارد کند.
- احتمال کاهش عمر تجهیزات در صورت استفاده نادرست.
مقایسه تابلوهای ستاره مثلث و ثابت
| ویژگی‌ها | تابلو ستاره مثلث | تابلو ثابت |
|---|---|---|
| جریان راه‌اندازی | کاهش‌یافته | بالا |
| پیچیدگی طراحی | پیچیده‌تر | ساده‌تر |
| کاربرد | موتورهای بزرگ و صنعتی | کاربردهای عمومی و سریع |
| هزینه اولیه | بیشتر | کمتر |
انتخاب مناسب برای کاربردهای مختلف
انتخاب نوع تابلو به نیازهای پروژه بستگی دارد. برای موتورهای بزرگ یا شبکه‌های حساس، تابلو برق ستاره مثلث بهترین انتخاب هستند. اما در شرایطی که هزینه و زمان راه‌اندازی مهم‌تر است، تابلوهای ثابت کارآمد خواهند بود.
نتیجه‌گیری
هر دو نوع تابلو برق دارای مزایا و معایب خاص خود هستند. با توجه به نیازهای شبکه و نوع موتور، می‌توانید گزینه مناسب را انتخاب کنید. برای مشاوره و اطلاعات بیشتر می‌توانید به مقاله جامع و کامل در مورد راه اندازی این نوع الکترو موتورها در سایت مجموعه پاور تابلو مراجعه کنید.
