تابلو برق موتورخانه چیست؟

هرآنچه که در مورد تابلو برق موتورخانه باید بدانید

تابلو برق موتورخانه با بهترین قیمت و کیفیت جهت حفظ ایمنی موتورها و پمپ های موتورخانه

جهت سفارش و مشاوره با پاور تابلو در تماس باشید .

0912-9574700

021-36610963

مهندس محمد تقیانی

تهران- لاله زار جنوبی – پاساژ ایران – لاین چپ – طبقه دوم پلاک 27 – پاور تابلو

تابلو موتورخانه یکی از اجزای کلیدی در سیستم‌های تأسیساتی ساختمان‌ها و صنایع است که وظیفه کنترل و مدیریت تجهیزات الکتریکی مانند پمپ‌ها، مشعل‌ها و الکتروموتورها را بر عهده دارد. این تابلوها با فراهم کردن امکان کنترل مرکزی و حفاظت از تجهیزات، به بهبود کارایی و ایمنی سیستم‌های مکانیکی و الکتریکی کمک می‌کنند. ما در فروشگاه پاور تابلو در زمینه طراحی و مونتاژ انواع تابلو برق صنعتی و ساختمانی با بهترین کیفیت و قیمت مناسب آماده ارائه خدمات به شما عزیزان میباشیم.

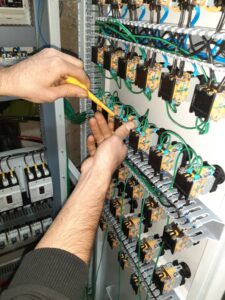

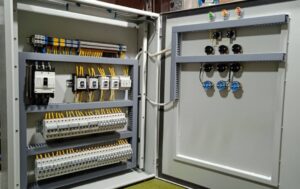

اجزای تشکیل‌دهنده تابلو برق موتورخانه

تابلو موتورخانه از مجموعه‌ای از تجهیزات تشکیل شده است که هر کدام نقش مهمی در عملکرد صحیح سیستم دارند:

• کنتاکتور: برای قطع و وصل مدار فرمان از راه دور استفاده می‌شود.

• بی‌متال: جهت حفاظت از الکتروموتورها در برابر جریان‌های بیش از حد، فرمان قطع را صادر می‌کند.

• انواع رله‌ها: برای ارسال فرمان قطع یا وصل در شرایط مختلف و در مواجهه با خطاهای گوناگون به کار می‌روند.

• کلیدها: برای قطع و وصل مدارهای مختلف استفاده می‌شوند.

• تجهیزات اندازه‌گیری: پارامترهای متغیری مانند جریان، ولتاژ و فرکانس را محاسبه می‌کنند.

• ترانس جریان (CT) و ترانس ولتاژ (PT): برای کاهش یا افزایش جریان و ولتاژ به منظور اندازه‌گیری و حفاظت به کار می‌روند.

• بدنه تابلو: قسمت فلزی که تجهیزات را محصور و محافظت می‌کند.

• ارتباطات داخلی: شامل سیم‌ها، شینه‌ها و کابل‌ها برای برقراری ارتباط بین تجهیزات مختلف.


این اجزا با هماهنگی و همکاری یکدیگر، عملکرد بهینه و ایمن تابلو برق را تضمین می‌کنند.

انواع تابلو برق موتورخانه

تابلوهای موتورخانه بر اساس نوع کاربرد و محل نصب به انواع مختلفی تقسیم می‌شوند:

• ایستاده: برای مکان‌هایی که فضای کافی برای نصب وجود دارد و نیاز به دسترسی آسان به تجهیزات است.

• دیواری (توکار و روکار): برای فضاهای محدودتر که امکان نصب تابلو به صورت دیواری وجود دارد.

• بارانی: برای محیط‌های باز یا مرطوب که نیاز به حفاظت بیشتر در برابر شرایط جوی دارند.


انتخاب نوع مناسب تابلو برق موتورخانه بستگی به شرایط محیطی، فضای موجود و نیازهای پروژه دارد.

نکات مهم در طراحی و ساخت تابلو برق موتورخانه

برای اطمینان از عملکرد صحیح و ایمنی تابلو برق موتورخانه، رعایت نکات زیر ضروری است:

رعایت استانداردها:

 تابلو باید مطابق با استانداردهای جهانی و با درجه حفاظت مناسب (مثلاً IP56) ساخته شود تا در برابر شرایط محیطی مقاوم باشد.

انتخاب متریال مناسب:

استفاده از مواد با کیفیت برای بدنه و تجهیزات داخلی تابلو به منظور افزایش دوام و کارایی.

طراحی مناسب:

جانمایی صحیح تجهیزات داخل تابلو برای دسترسی آسان و کاهش احتمال خطا.

تهویه مناسب:

نصب سیستم‌های تهویه یا فن برای جلوگیری از افزایش دما داخل تابلو.

روشنایی داخلی:

 تعبیه روشنایی مناسب داخل تابلو برای سهولت در عملیات نگهداری و تعمیرات.

رعایت این نکات در طراحی و ساخت تابلو موتورخانه، علاوه بر افزایش عمر مفید تجهیزات، به بهبود ایمنی و کارایی سیستم نیز کمک می‌کند.

قیمت تابلو برق موتورخانه

هزینه تهیه و نصب تابلو برق موتورخانه به عوامل متعددی بستگی دارد:

نوع و تعداد تجهیزات مورد استفاده:

هرچه تجهیزات بیشتری در تابلو نصب شود، هزینه بالاتر خواهد بود.

جنس و ابعاد بدنه تابلو:

استفاده از مواد با کیفیت‌تر و ابعاد بزرگ‌تر، هزینه را افزایش می‌دهد.

برند تجهیزات:

تجهیزات با برندهای معتبر معمولاً قیمت بالاتری دارند.

شرایط محیطی:

 در محیط‌های خاص (مثلاً مناطق با رطوبت بالا) نیاز به تابلوهای با درجه حفاظت بالاتر است که هزینه بیشتری دارند.

سخن آخر

تابلو برق موتورخانه نقش حیاتی در ایمنی، کارایی و مدیریت سیستم‌های تأسیساتی دارد و با فراهم کردن امکان کنترل مرکزی و حفاظت از تجهیزات مختلف، به بهبود عملکرد سیستم‌های الکتریکی و مکانیکی کمک می‌کند. طراحی و ساخت تابلو موتورخانه باید با رعایت استانداردهای جهانی، انتخاب متریال مناسب، و توجه به شرایط محیطی و نیازهای پروژه صورت گیرد تا علاوه بر افزایش عمر مفید تجهیزات، ایمنی و کارایی سیستم نیز بهینه گردد. همچنین، انتخاب نوع و ابعاد تابلو و تجهیزات آن بستگی به نیازهای خاص پروژه و شرایط محیطی دارد و بر هزینه تمام شده تأثیر می‌گذارد.
