تجهیزات تابلو برق: راهنمای کامل خرید، نصب و ایمنی قطعات تابلو برق

✍️ بخش اول : مقدمه و اهمیت تجهیزات تابلو برق

تجهبزات تابلو برق : تابلو برق قلب تپنده هر سیستم الکتریکی در ساختمان‌ها، کارخانجات و مراکز صنعتی است. اگر بخواهیم جریان برق را به شکلی ایمن و منظم توزیع کنیم، اولین چیزی که نیاز داریم استفاده از تجهیزات تابلو برق استاندارد و باکیفیت است. این تجهیزات نه تنها نظم و ایمنی مدارها را تضمین می‌کنند، بلکه نقش بسیار مهمی در افزایش عمر مفید سیستم برقی دارند.

وقتی یک کارفرما یا نصاب به سراغ طراحی و مونتاژ تابلو برق می‌رود، انتخاب درست اجزایی مانند داکت، ریل، شمش نول، شمش ارت، ترمینال ریلی، سرسیم و کابلشو می‌تواند تفاوت بزرگی در کیفیت نهایی ایجاد کند. به همین دلیل، شناخت دقیق این اجزا برای هر کسی که در زمینه برق صنعتی یا ساختمانی فعالیت دارد، ضروری است.

در ادامه به بررسی جزء به جزء این قطعات می‌پردازیم تا شما هنگام خرید یا نصب تابلو برق، بهترین انتخاب را داشته باشید و در عین حال بتوانید با استفاده از این آگاهی، هزینه‌ها و زمان اجرای پروژه را کاهش دهید.

✍️بخش دوم : داکت و ریل در تابلو برق

یکی از اولین اجزایی که در داخل هر تابلو برق مورد استفاده قرار می‌گیرد، داکت و ریل است. این دو قطعه ساده به ظاهر کوچک، تأثیر بزرگی بر نظم، ایمنی و کارایی تابلو دارند.

🔹 داکت چیست و چه کاربردی دارد؟

داکت در تابلو برق به عنوان یک مسیر مشخص برای عبور سیم‌ها و کابل‌ها استفاده می‌شود. وجود داکت باعث می‌شود سیم‌ها به هم ریخته نباشند و در صورت نیاز به تعمیر یا اضافه کردن کابل جدید، دسترسی آسانی به مدارها وجود داشته باشد.

مزایای استفاده از داکت:

• جلوگیری از درهم‌ریختگی سیم‌ها

• افزایش ایمنی در برابر اتصال کوتاه

• امکان مدیریت بهتر کابل‌کشی

• زیبایی و نظم داخلی تابلو

امروزه داکت‌ها در سایزها و مدل‌های مختلف تولید می‌شوند؛ برای مثال داکت شیار‌دار و داکت ساده. انتخاب مدل مناسب بستگی به نوع تابلو و حجم سیم‌کشی دارد.

🔹 ریل چیست و چه نقشی دارد؟

ریل، یک پروفیل فلزی (معمولاً از جنس گالوانیزه یا استیل) است که برای نصب تجهیزات روی آن استفاده می‌شود. مثلاً فیوز مینیاتوری، ترمینال ریلی یا رله‌ها روی ریل سوار می‌شوند. این قطعه باعث می‌شود تجهیزات تابلو برق به شکل منظم و ایمن در جای خود ثابت شوند.

انواع ریل:

1. ریل DIN – پرکاربردترین مدل که تقریباً در همه تابلوها استفاده می‌شود.

2. ریل C شکل – بیشتر برای تجهیزات خاص یا صنعتی استفاده می‌شود.

استفاده از ریل علاوه بر سهولت نصب، امکان تغییر یا تعویض سریع تجهیزات را هم فراهم می‌کند. این یعنی اگر بعداً بخواهید یک قطعه را ارتقا دهید یا جایگزین کنید، به راحتی قابل انجام خواهد بود.

🔹 چرا داکت و ریل اهمیت زیادی دارند؟

اگر تابلو برق را بدون داکت و ریل تصور کنیم، سیم‌ها به صورت درهم در داخل جعبه قرار می‌گیرند و تجهیزات هم پراکنده و غیر منظم نصب می‌شوند. این وضعیت نه تنها ظاهر تابلو را خراب می‌کند بلکه خطر بروز اتصالی و خرابی سیستم را چندین برابر افزایش می‌دهد. به همین دلیل کارشناسان همیشه توصیه می‌کنند در هر پروژه از تجهیزات تابلو برق استاندارد مثل داکت و ریل استفاده شود.

✍️ بخش سوم: شمش نول و شمش ارت

اگر داکت و ریل وظیفه نظم و مدیریت تجهیزات تابلو برق را بر عهده دارند، شمش نول و شمش ارت نقش اصلی را در ایمنی و توزیع صحیح جریان ایفا می‌کنند. این دو قطعه در ظاهر ساده‌اند، اما اهمیت آن‌ها به قدری زیاد است که نبودشان می‌تواند کل تابلو برق را از کارایی بیندازد.

🔹 شمش نول چیست؟

شمش نول یک قطعه فلزی (معمولاً از جنس مس یا آلومینیوم) است که وظیفه اصلی آن جمع‌آوری و توزیع سیم‌های نول در تابلو برق است. در یک مدار الکتریکی، نول نقش برگشت جریان را دارد. اگر این بخش به‌درستی مدیریت نشود، احتمال ایجاد خطا و حتی سوختن تجهیزات بالا می‌رود.

ویژگی‌ها و مزایای استفاده از شمش نول:

• توزیع یکنواخت سیم‌های نول در تابلو

• جلوگیری از شلوغی و درهم‌ریختگی سیم‌ها

• افزایش ایمنی و کاهش خطر اتصال کوتاه

• قابلیت نصب راحت روی پایه‌های مخصوص

🔹 شمش ارت چیست؟

ارت یا زمین یکی از اساسی‌ترین بخش‌های ایمنی سیستم‌های الکتریکی است. شمش ارت دقیقاً مثل شمش نول ساخته می‌شود اما وظیفه آن اتصال تمامی سیم‌های ارت تابلو به یک نقطه مشخص است. در صورت بروز نشتی جریان یا اتصال بدنه، مسیر ایمن برای تخلیه بار الکتریکی فراهم می‌شود و جان افراد و تجهیزات از خطر محفوظ می‌ماند.

مزایای استفاده از شمش ارت:

• تخلیه سریع و ایمن جریان‌های نشتی

• کاهش خطر برق‌گرفتگی

• محافظت از تجهیزات در برابر نوسانات

• نظم دادن به سیم‌های ارت

🔹 تفاوت شمش نول و شمش ارت

• شمش نول برای مدیریت سیم‌های نول (برگشت جریان) استفاده می‌شود.

• شمش ارت مخصوص اتصال به زمین و تخلیه جریان‌های ناخواسته است.

• در بعضی تابلوها این دو شمش نزدیک به هم نصب می‌شوند اما هر کدام وظیفه مجزا دارند.

🔹 اهمیت استفاده در تابلو برق

بدون وجود شمش نول و ارت، سیم‌ها به صورت پراکنده در تابلو قرار می‌گیرند و احتمال بروز خطا بسیار بالا می‌رود. به همین دلیل، هر نصاب حرفه‌ای هنگام طراحی تابلو برق، اول جای شمش‌ها را مشخص می‌کند. انتخاب درست این اجزا به معنی رعایت اصول ایمنی و استاندارد در برق‌کشی است.

به همین خاطر همیشه توصیه می‌شود هنگام خرید تجهیزات تابلو برق، شمش نول و ارت استاندارد و با کیفیت تهیه کنید تا عمر مفید تابلو و ایمنی سیستم تضمین شود.

✍️ بخش چهارم: ترمینال ریلی

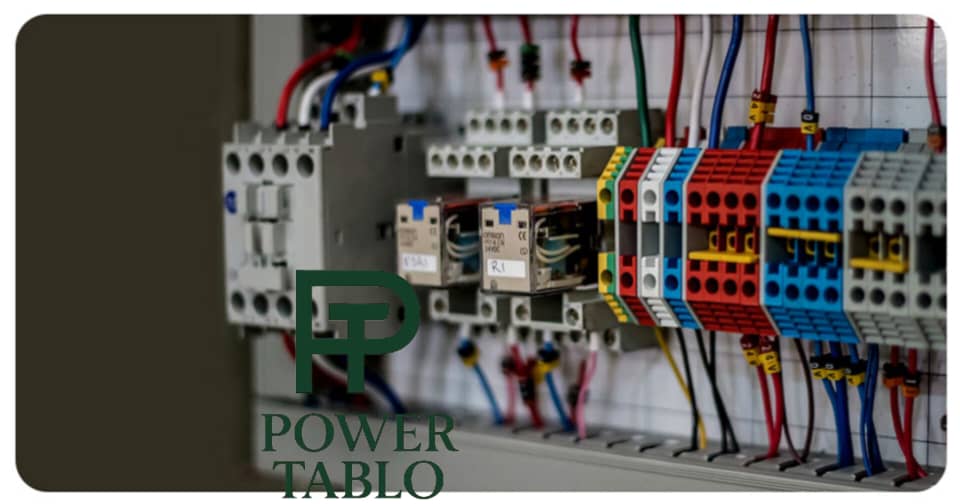

یکی از اجزای پرکاربرد در هر تابلو برق که نقش حیاتی در اتصال سیم‌ها دارد، ترمینال ریلی است. این قطعه باعث می‌شود سیم‌ها به شکلی مطمئن، ایمن و منظم به یکدیگر یا به تجهیزات مختلف وصل شوند. اگر بخواهیم تابلو برق حرفه‌ای و استانداردی داشته باشیم، بدون ترمینال ریلی تقریباً غیرممکن است.

🔹 ترمینال ریلی چیست؟

ترمینال ریلی یک قطعه پلاستیکی یا عایق مقاوم است که درون آن یک بخش فلزی برای اتصال سیم‌ها قرار دارد. این ترمینال‌ها روی ریل نصب می‌شوند (به همین دلیل نام آن‌ها ترمینال ریلی است) و به کمک آن‌ها می‌توان سیم‌های ورودی و خروجی را مدیریت کرد.

در واقع ترمینال ریلی واسطه‌ای است بین تجهیزات و سیم‌ها؛ یعنی سیم‌ها مستقیماً به قطعات اصلی وصل نمی‌شوند، بلکه ابتدا روی ترمینال قرار می‌گیرند و سپس ارتباط برقرار می‌شود.

🔹 انواع ترمینال ریلی

1. ترمینال پیچی: رایج‌ترین مدل که اتصال سیم‌ها با پیچ محکم می‌شود.

2. ترمینال فنری: در این مدل از فنر برای نگهداری سیم استفاده می‌شود. نصب سریع و آسان دارد.

3. ترمینال فشاری: بیشتر در پروژه‌هایی با سیم‌های نازک استفاده می‌شود.

4. ترمینال ارت و نول: مدل‌های خاص برای اتصال سیم‌های ارت یا نول روی ریل.

هر کدام از این مدل‌ها برای شرایط خاصی مناسب‌اند و انتخاب آن‌ها بستگی به نوع پروژه و سیم‌کشی دارد.

🔹 مزایای استفاده از ترمینال ریلی

• نظم‌دهی به سیم‌ها: سیم‌ها دسته‌بندی شده و مرتب در تابلو قرار می‌گیرند.

• ایمنی بالا: اتصال سیم‌ها محکم و ایمن می‌شود و خطر شل شدن یا اتصال کوتاه کاهش می‌یابد.

• تعمیر و نگهداری آسان: در صورت نیاز، می‌توان سیم‌ها را به راحتی جدا و مجدداً نصب کرد.

• امکان توسعه: با افزودن چند ترمینال جدید روی ریل، می‌توان مدارها را توسعه داد.

🔹 نقش ترمینال ریلی در تابلو برق

تصور کنید تابلو برقی با ده‌ها سیم ورودی و خروجی دارید. اگر بخواهید بدون ترمینال این سیم‌ها را مستقیم به تجهیزات وصل کنید، هم ظاهر تابلو شلوغ می‌شود و هم احتمال خطا بالا می‌رود. به همین دلیل، کارشناسان برق همیشه استفاده از ترمینال ریلی را توصیه می‌کنند.

ترمینال‌ها علاوه بر نظم، امکان شماره‌گذاری هم دارند؛ یعنی می‌توانید روی هر ترمینال شماره یا برچسب بزنید تا سیم‌ها راحت‌تر شناسایی شوند. این کار در پروژه‌های صنعتی بزرگ اهمیت ویژه‌ای دارد.

🔹 ارتباط با تجهیزات دیگر

ترمینال ریلی روی ریل نصب می‌شود و معمولاً در کنار شمش نول و ارت قرار می‌گیرد. همچنین، برای اتصال سیم‌ها به سرسیم یا کابلشو نیاز داریم که آن‌ها را در بخش بعدی بررسی می‌کنیم. به همین دلیل، می‌توان گفت ترمینال ریلی یک حلقه واسط کلیدی در بین تجهیزات تابلو برق محسوب می‌شود.

✍️ بخش پنجم: سرسیم (وایرشو) و کابلشو

برای اینکه اتصال سیم‌ها در تابلو برق کاملاً مطمئن و استاندارد باشد، فقط وجود ترمینال ریلی کافی نیست. ما نیاز داریم که انتهای سیم‌ها را آماده کنیم تا هم به‌راحتی در ترمینال یا روی تجهیزات قرار بگیرند و هم در طول زمان دچار قطعی یا اتصالی نشوند. اینجاست که سرسیم (وایرشو) و کابلشو وارد میدان می‌شوند.

🔹 سرسیم (وایرشو) چیست؟

سرسیم یا همان وایرشو یک قطعه کوچک فلزی است که درون یک روکش پلاستیکی قرار گرفته. این قطعه در انتهای سیم قرار می‌گیرد و باعث می‌شود اتصال سیم به ترمینال ریلی یا تجهیزات دیگر ایمن‌تر شود.

مزایای استفاده از سرسیم (وایرشو):

• جلوگیری از ریش‌ریش شدن سیم‌ها

• اتصال محکم و پایدار به ترمینال

• افزایش ایمنی و جلوگیری از اتصالی

• سهولت در نصب و تعویض سیم‌ها

انواع سرسیم شامل:

• سرسیم سوزنی (برای اتصال در ترمینال‌های فنری و پیچی)

• سرسیم حلقوی یا U شکل (برای پیچ‌های اتصال)

• سرسیم دوبل (برای اتصال همزمان دو سیم)

🔹 کابلشو چیست؟

کابلشو شبیه سرسیم است اما برای کابل‌های با سطح مقطع بالا استفاده می‌شود. این قطعه فلزی معمولاً از جنس مس یا آلومینیوم ساخته می‌شود و به کمک آن می‌توان کابل‌های ضخیم را به شمش نول، شمش ارت یا کلیدهای قدرت وصل کرد.

ویژگی‌های کابلشو:

• تحمل جریان بالا

• اتصال محکم و ایمن

• مقاومت در برابر گرما و خوردگی

• مناسب برای کابل‌های صنعتی و قدرت

کابلشوها در اندازه‌های مختلف تولید می‌شوند و انتخاب سایز مناسب آن بستگی به قطر کابل دارد.

🔹 تفاوت سرسیم و کابلشو

• سرسیم بیشتر برای سیم‌های نازک‌تر (کنترل یا فرمان) استفاده می‌شود.

• کابلشو مخصوص کابل‌های قدرت و ضخیم است.

• هر دو ابزار در راستای ایمنی و استحکام اتصال عمل می‌کنند.

🔹 اهمیت استفاده در تابلو برق

اگر سیم‌ها مستقیماً زیر پیچ یا ترمینال قرار بگیرند، به مرور زمان شل می‌شوند یا حتی ریش‌ریش می‌شوند و باعث اتصالی می‌گردند. به همین دلیل، یک تابلو برق استاندارد بدون سرسیم و کابلشو اصلاً قابل تصور نیست. این دو قطعه ساده، اما حیاتی، تضمین‌کننده سلامت و دوام تابلو هستند.

به همین دلیل هنگام خرید تجهیزات تابلو برق، حتماً به کیفیت و سایز سرسیم و کابلشو توجه کنید؛ چون در بلندمدت از بروز بسیاری از مشکلات جلوگیری می‌کنند.

🔹انواع تابلو برقها

انواعی از تابلو برق ها وجود دارد که در اینجا فقط به نام بردن آنها میپردازیم.

انواع تابلو برق:

1. کارگاهی

2.تقسیم

3.توزیع

4.خازنی

5.ترموستاتی

6.چنج آور

7.یو پی اس

شما مخاطبان محترم میتوانید توضیحات این نوع تابلو ها را در مقالات دیکر سایت ما مشاهده کنید که به صورت جامع و کامل به آنها پرداخته ایم.

✍️ بخش ششم: جمع‌بندی و نکات طلایی انتخاب تجهیزات تابلو برق

تا اینجا به طور کامل با اجزای مهم تابلو برق شامل داکت، ریل، شمش نول، شمش ارت، ترمینال ریلی، سرسیم یا وایرشو و کابلشو آشنا شدیم. حالا وقتشه جمع‌بندی کنیم و ببینیم چطور می‌توانیم با انتخاب درست این اجزا، یک تابلو برق ایمن، منظم و استاندارد داشته باشیم.

🔹 چرا تجهیزات تابلو برق مهم‌اند؟

تابلو برق بدون این قطعات عملاً ناقص است. هر کدام از این اجزا وظیفه مشخصی دارند:

• داکت و ریل برای نظم و نصب تجهیزات

• شمش نول و ارت برای ایمنی و توزیع جریان

• ترمینال ریلی برای اتصال دقیق و استاندارد سیم‌ها

• سرسیم و کابلشو برای استحکام و دوام اتصال‌ها

پس اگر بخواهید یک سیستم برقی بی‌نقص داشته باشید، باید در خرید و انتخاب تجهیزات تابلو برق دقت زیادی به خرج دهید.

🔹 نکات طلایی برای انتخاب و خرید

1. استاندارد بودن قطعات: همیشه سراغ برندهای معتبر و استاندارد بروید.

2. تناسب با نیاز پروژه: مثلاً برای سیم‌های نازک سرسیم ساده کافی است، اما برای کابل‌های قدرت باید کابلشو استفاده شود.

3. ظرفیت و سایز مناسب: داکت، ترمینال و شمش‌ها باید متناسب با حجم سیم‌کشی انتخاب شوند.

4. ایمنی اولویت اول است: هیچ‌وقت صرفه‌جویی در هزینه را به قیمت کاهش ایمنی انجام ندهید.

5. امکان توسعه در آینده: همیشه در طراحی تابلو برق فضایی برای اضافه کردن تجهیزات جدید در نظر بگیرید.

🔹 چرا مشتریان باید به انتخاب تجهیزات دقت کنند؟

وقتی تابلو برق شما با تجهیزات باکیفیت ساخته شود:

• هزینه تعمیرات و نگهداری کاهش می‌یابد.

• ایمنی ساختمان یا کارخانه تضمین می‌شود.

• طول عمر تجهیزات چند برابر می‌شود.

• از بروز حوادث ناخواسته مثل آتش‌سوزی یا برق‌گرفتگی جلوگیری می‌شود.

به همین دلیل است که کارشناسان همیشه توصیه می‌کنند در خرید تجهیزات تابلو برق وسواس داشته باشید و به جای ارزان‌ترین گزینه، بهترین و مطمئن‌ترین را انتخاب کنید.

✅ نتیجه‌گیری

تابلو برق چیزی فراتر از یک جعبه ساده است؛ این بخش حیاتی سیستم برقی به کمک تجهیزاتی مثل داکت، ریل، شمش نول، شمش ارت، ترمینال ریلی، سرسیم و کابلشو نظم، ایمنی و دوام سیستم را تضمین می‌کند. اگر شما به دنبال یک پروژه مطمئن هستید، باید از همین حالا توجه ویژه‌ای به کیفیت تجهیزات به کار رفته داشته باشید.

با انتخاب درست و خرید مطمئن، نه‌تنها یک تابلو برق استاندارد خواهید داشت بلکه اعتماد مشتریان یا ساکنین نیز جلب می‌شود. پس فراموش نکنید که کلید موفقیت در هر پروژه برقی، انتخاب صحیح تجهیزات تابلو برق است.
